Sensor de Tejidos — Ver con Sonido

Inspirado en la tecnología de ecografía médica, este kit permite a los estudiantes construir un "sonar de tejidos" que utiliza pulsos ultrasónicos para detectar y visualizar densidades simuladas. Aprenden conceptos de impedancia acústica, reflexión de ondas y procesamiento de señales biomédicas — todo con Arduino.

$68.000 80.920 CLP (IVA incl.)

Solicitar cotización

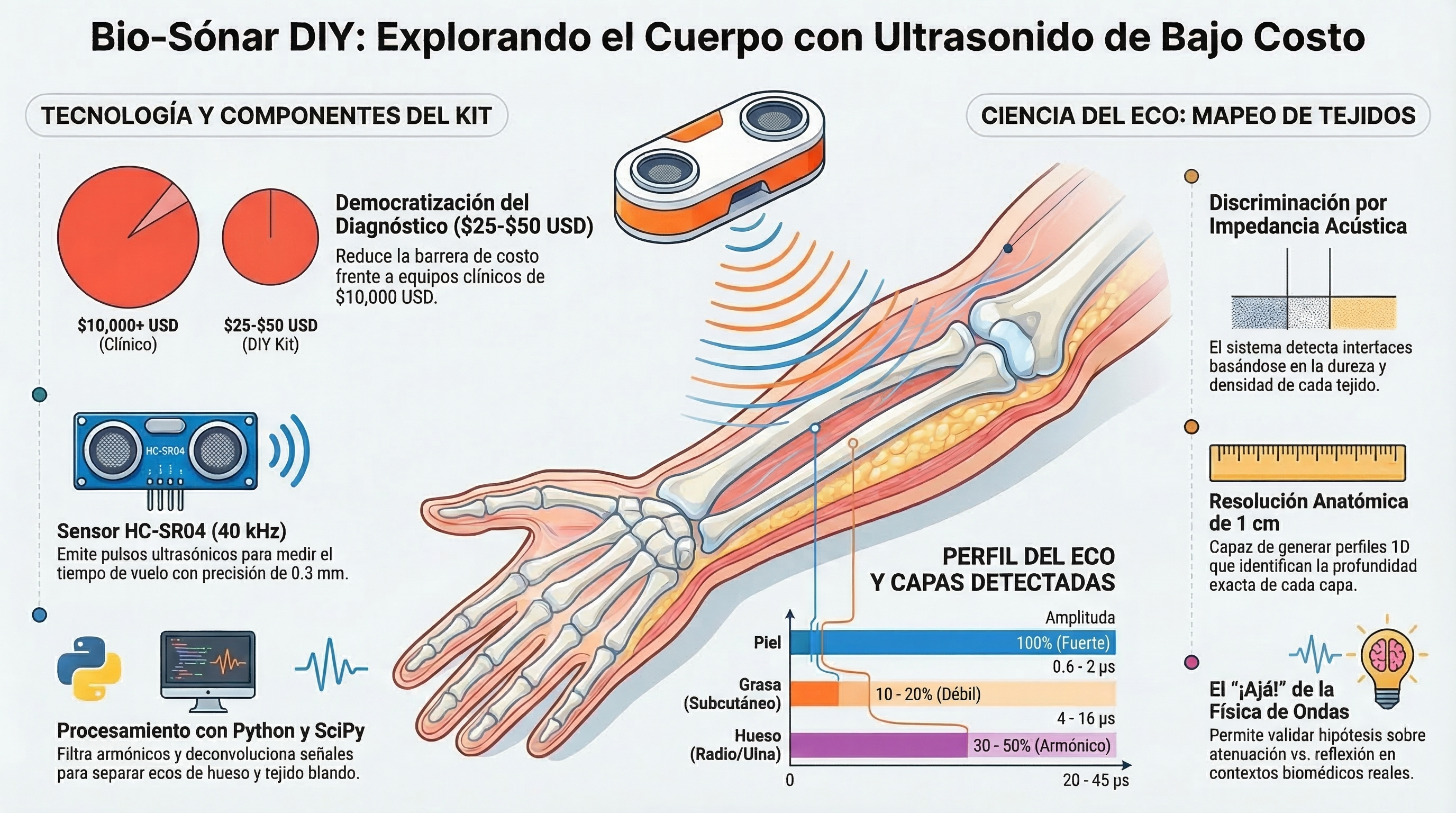

Ficha técnica Infografía

Duración estimada

5 semanas

Edad recomendada

14+ años

Nivel

Intermedio

Etapas de progresión

4 módulos

Incluye

Componentes del Kit

✓ Arduino Uno
✓ Transductor ultrasónico 1 MHz
✓ Amplificador de pulso-eco
✓ Comparador de señales
✓ Display gráfico Nokia 5110
✓ Gel de acoplamiento
✓ Fantoma de tejido simulado

Aprendizaje

Habilidades Desarrolladas

UltrasonidoImpedancia acústicaProcesamiento de señalesTecnología médica

Conexión Curricular

BiologíaFísicaTecnología

📚 Biología: Anatomía
📚 Física: Ondas mecánicas
📚 Tecnología: Diagnóstico médico

Ruta de aprendizaje

Progresión Pedagógica

Sensor de Tejidos — Ver con Sonido está diseñado como una ruta de aprendizaje que evoluciona durante 5 semanas.

Módulo 1

Ultrasonido y Ondas

1 semana

Principios de ondas sonoras de alta frecuencia.

Más detalles

Tus estudiantes se sumergirán en el mundo de las ondas sonoras que el oído humano no puede escuchar. Entenderán cómo la frecuencia, la amplitud y la impedancia acústica determinan si una onda atraviesa un material o rebota — los mismos principios que usan los ecógrafos en los consultorios médicos.

OndasAcústica

Módulo 2

Pulso-Eco

1 semana

Técnica de emisión-recepción para medir distancias y densidades.

Más detalles

La técnica del pulso-eco es la base del sonar, el radar y la ecografía. Tus estudiantes enviarán pulsos ultrasónicos y medirán el eco que regresa, aprendiendo a calcular distancias y detectar cambios de densidad — como un murciélago tecnológico.

Pulso-ecoDAQ

Módulo 3

Visualización

2 semanas

Construcción de una imagen A-scan y B-scan básica.

Más detalles

Convertir ecos en imágenes es donde ocurre la magia. Tus estudiantes construirán un A-scan (una línea de profundidad) y un B-scan (una imagen transversal), exactamente como se hace en los equipos de ecografía real. Verán cómo los datos se transforman en información visual.

VisualizaciónImagen médica

Módulo 4

Caracterización de Tejidos

1 semana

Diferenciación de densidades simuladas en el fantoma.

Más detalles

El desafío final: usar su sonar médico para distinguir diferentes densidades en un fantoma que simula tejidos humanos. Tus estudiantes estarán haciendo diagnóstico biomédico, la misma tecnología que salva vidas en hospitales y clínicas de todo Chile.

DiagnósticoBiomedicina

Ver detalle completo de la progresión
